五工位全自動轉子平衡機

集智該款五工位全自動平衡修正機適用汽車發電機轉子的動平衡校正，可兼容部分感應電機等無刷轉子的動平衡校正。自動上下料，轉子合格判定后自動分離，操作簡單

在線咨詢

全國熱線

180-6987-3023

視頻·演示

應用范圍: 適用汽車發電機轉子的動平衡校正，可兼容部分感應電機等無刷轉子的動平衡校正。

產品·特點

Product features

01

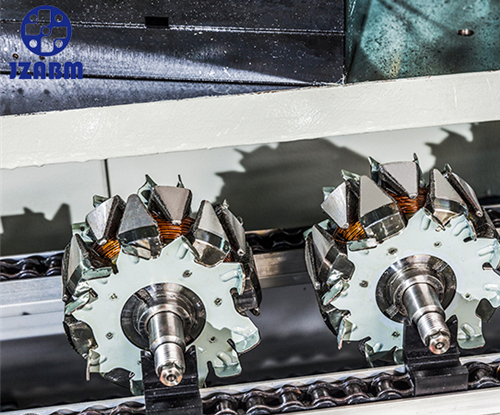

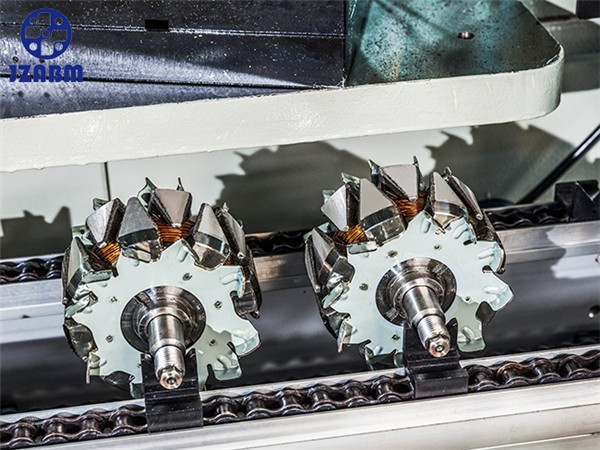

流水線自動上下料，轉子合格判定后自動分離，操作簡單；
02
節拍快，效率高，適合大批量生產；
03
可單機操作，可聯全自動轉子產線，可配套MES系統；
04
依據工件特點，可角向（倒角上）、徑向、軸向的鉆孔去重；

05
主要電氣元件采用品牌元件，設備性能穩定可靠；
06
軟支撐高精度測量系統，測量數據精度高重復性好；
07
全自主知識產權，特殊產品可支持高度定制化方案解決；
08
光電式安全防護，出現故障自動報警停機；

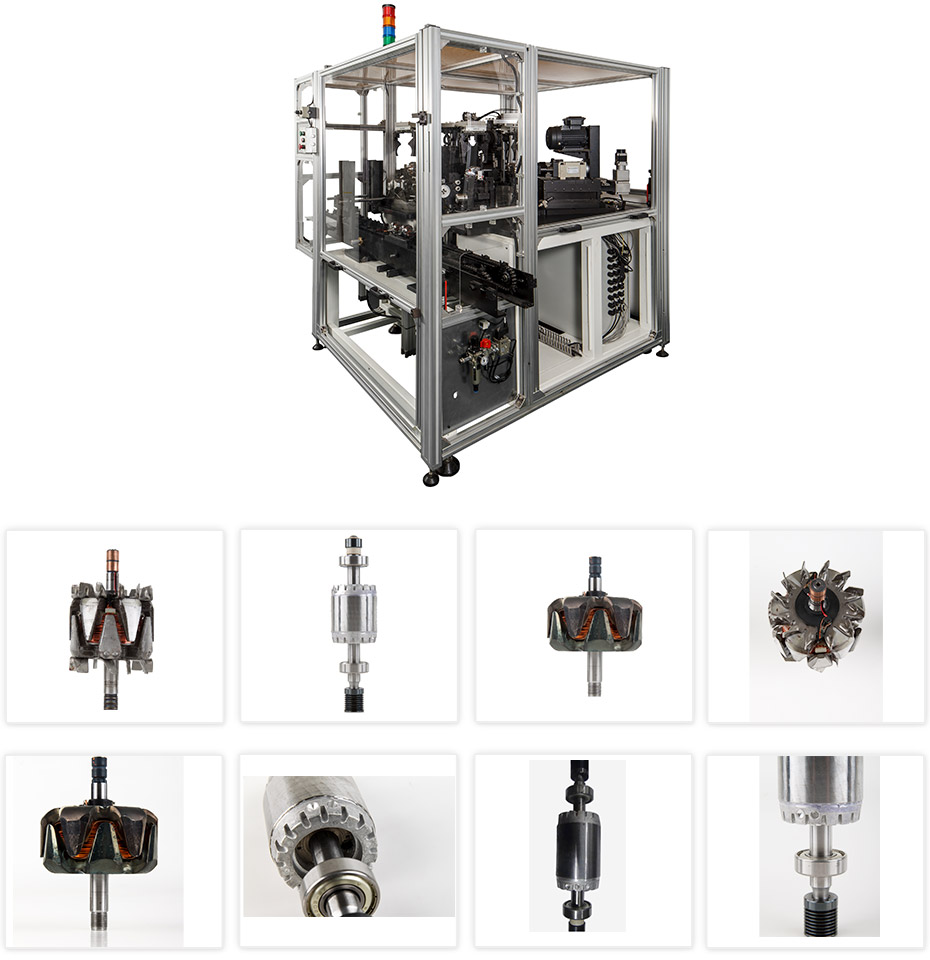

工件·實例

EXAMPLES OF WORKPIECE

工件實例

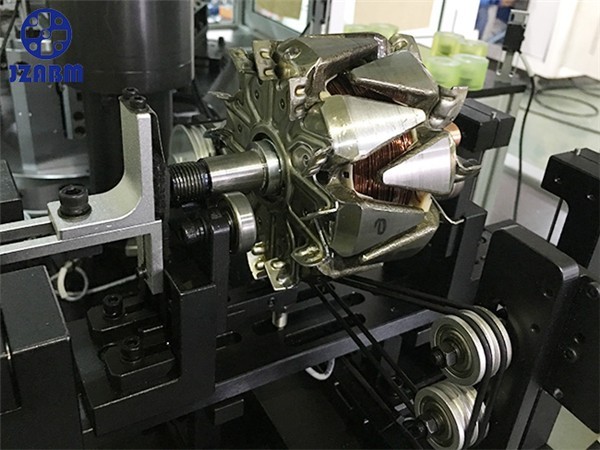

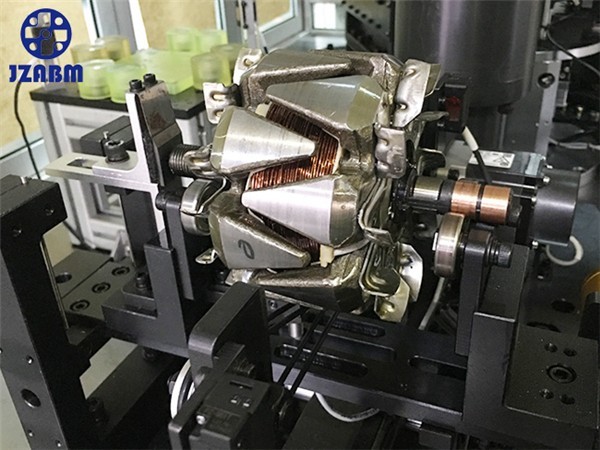

測試機構TESTING MECHANISM 測試時間8～15秒 重復精度≤3g.mm 測量轉速1380～2100rpm 軟支撐測量 支持快速換型

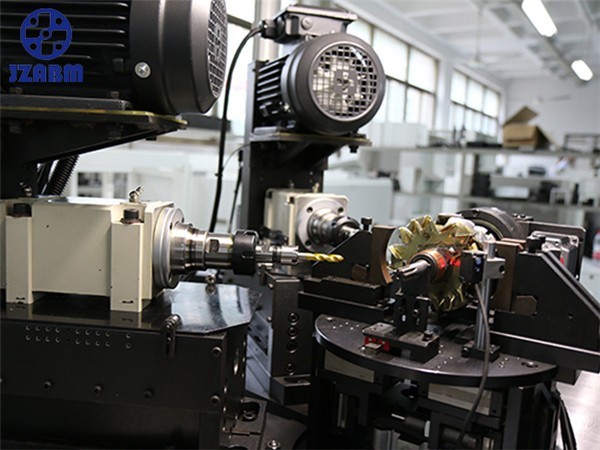

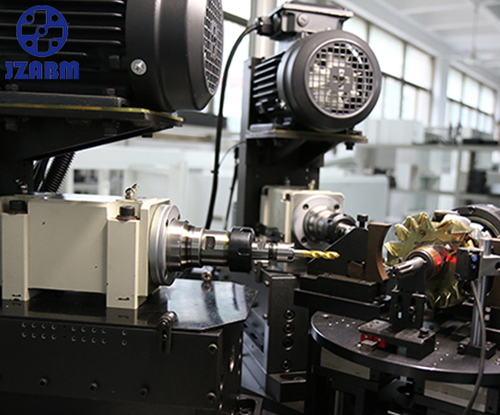

切削加工機構 Cutting mechanism 采用鉆削方式去重 一次去重率＞90% 采用自動對刀方式 切削自動補償功能

技術·參數

technical parameters

項目	配置參數
設備名稱	五工位全自動平衡機 （嵌入式軟件產品 - 集智全自動電機轉子平衡機控制軟件V3.0）
型號	BDXSP-5LI-B
主要部件配置	氣缸: SMC 伺服電機: 三菱傳感器: KEYENCE, OMRON, 科瑞觸摸屏: KEYENCE 10.4' 控制PLC: KEYENCE KV-3000 步進電機: 東方馬達
轉子適用范圍	轉子疊高:10-40mm 轉子直徑: Φ15-30mm（加高機型15mm~40mm）
平衡轉速	1500-2100rpm
切削方式	P型銑
電源	AC380V
氣源	0.4~0.6Mpa
允許初始不平衡量	依轉子實際情況
工作節拍	6s ~12s
剩余不平衡偏心量	優于國標 G6.3
體積	2200 x 1300 x 1800 mm
備注	備注：以實際機型配置為準
