應用范圍

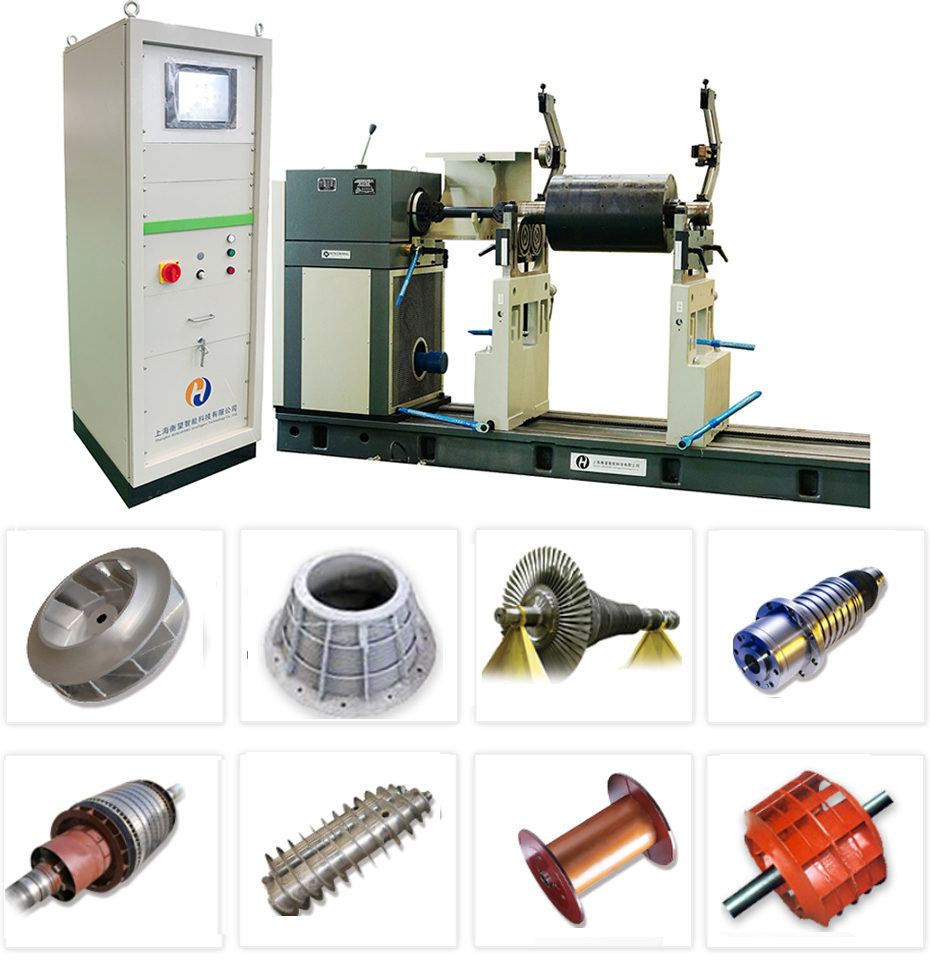

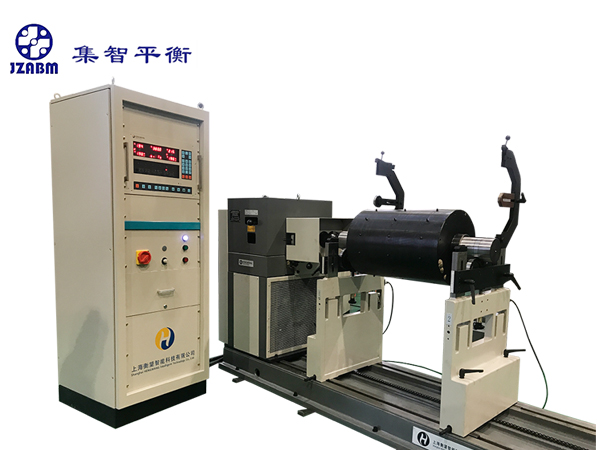

集智該款中型“高精度”萬向節平衡機H4系列被廣泛應用于電機、風機、水泵、印刷、造紙、紡機、內燃機、電子、機床及航空航天等行業。
technical parameters
|
機器型號 |
H4U |
H40U |
H40W |
|||
|
工件最大質量 |
1000kg |
2000kg |
3000kg |
|||
|
工件最大直徑 |
Φ1600mm |
Φ2100mm |
||||
|
兩支承間距離 |
70~2050mm |
70-3050mm |
||||
|
工件軸徑范圍 |
標準型 |
Φ12~Φ100mm |
Φ15~Φ120mm |
Φ15~Φ120mm |
||
|
拓展型（選配） |
Φ200mm |
Φ240mm |
Φ120~Φ240mm
Φ200~Φ300mm |
|||
|
萬向節扭矩 |
80/700 N.m |
700N.m |
||||
|
平衡轉速 |
0-1250 r/min |
|||||
|
電動機功率 |
4/7.5kW（AC） |
7.5kW |
||||
|
電測箱最大指示靈敏度
（轉速>820r/min時） |
CAB590 |
7.5g·mm |
12g·mm |
|||
|
CAB690 |
2.5g·mm |
4g·mm |
||||
|
床身長度 |
標準床身 |
3000 mm |
4000 mm |
|||
|
選配床身 |
4000 mm |
20 00 / 3000 mm |
||||
|
限制值 |
支承剛度Gn2 |
260×106kg/min2 |
||||
|
拖動功率GD2n2 |
13×106kgm2/min2 |
39×106kgm2/min2 |
||||
|
最小可達剩余不平衡度 |
emar |
0.5gmm/kg |
|
|||
|
不平衡量減少率 |
|
95% |
|
|||
零部件采用一線品牌：三菱，SMC，基恩士等，部件耐久性好。
關鍵零部件擁有專利，安全防護等級高、平衡性能穩定，使用壽命10年以上。
